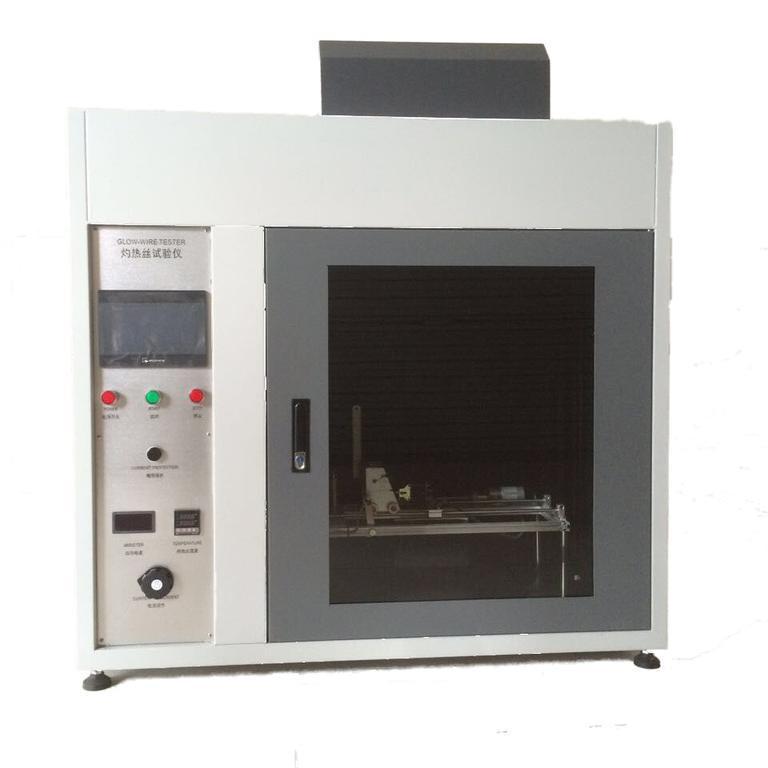

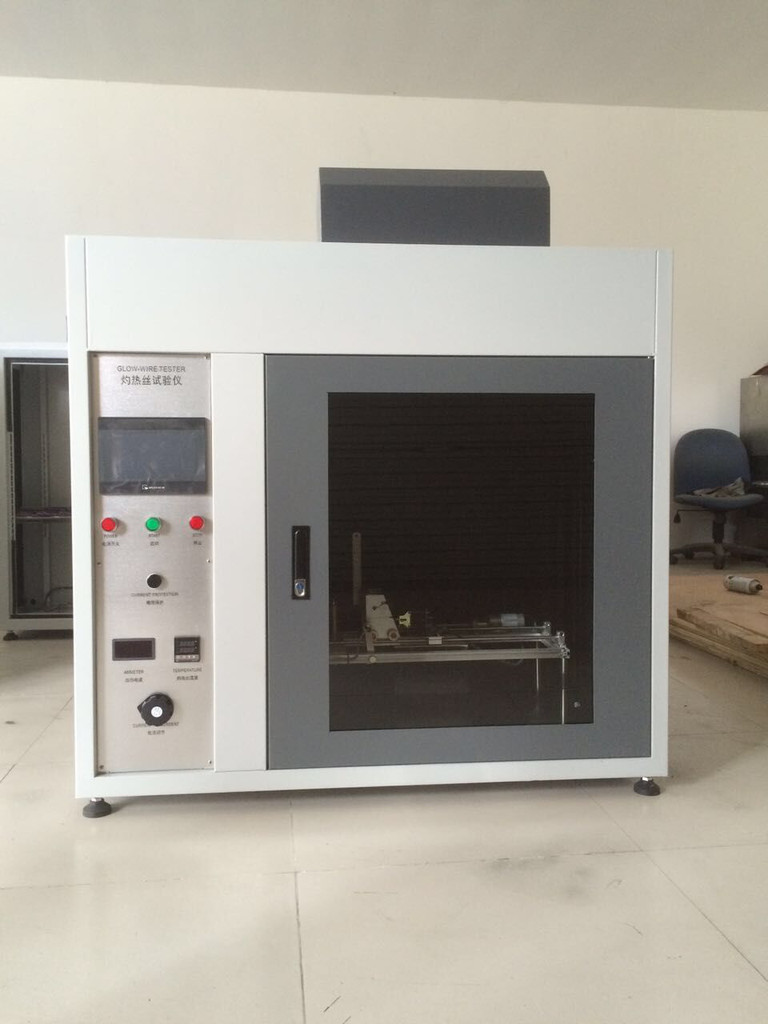

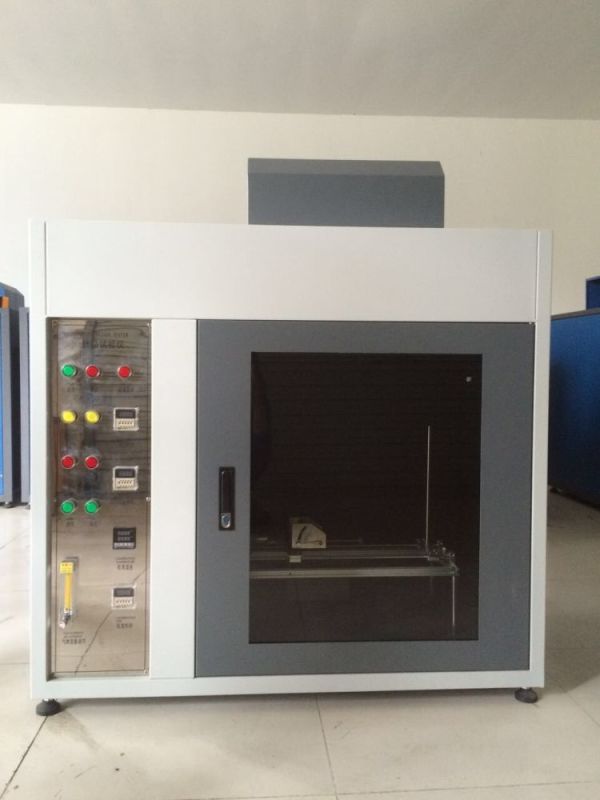

TZ5070A灼热丝试验仪

一、灼热丝试验仪符合标准：

灼热丝试验仪根据GBT 5169.10-2017 、IEC60695-2-10~13（GBT5169.10~13）、IEC60335-1(GB4706.1)、IEC60884-1（GB2099.1）、IEC60598-1（GB7000.1）、IEC60950（GB4943）、UL746A、GB4706.1等标准中“灼热丝试验方法”的要求设计制造。

二、灼热丝试验仪用途：

适用于电工电子产品、家用电器及其材料进行着火危险试验，模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力。本仪器采用钢结构中喷涂，进口仪表显示、操作方便、性能稳定，适用于各级质检部门和相关企业进行耐燃试验使用。

在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下，例如流过导线的故障电流、元件过载以及不良接触的情况下，某些元件会达到某一温度而使其附近的零件起燃。

三、灼热丝试验仪试验原理：

本试验机是利用模拟技术评定由于灼热元件或过载电阻之类热源，在短时间内所造成热应力的着火危险性。适用于电工电子设备及其元件、部件，也适用于固体电气绝缘物料或其他固体可燃材料.使用无火焰起燃源的灼热丝试验（灼热丝是一个规范的电阻丝环）它使用电加热到规定期温度，然后在试验的条件下，使灼热丝和试验样品接触。

四、灼热丝试验仪技术参数:

1. 灼热丝：?4mm±0.04mm，镍Ni/铬Cr；

2. 灼热丝温度范围：100℃～1050℃(数显)；

3. 温度波动度：<3度；

4. 热电偶：?1.0mm（如需要0.5的需订购前确认，德国进口K型绝缘式耐高温铠装热电偶）；

5. 电流调节范围：0~150A；

6. 灼热丝对样品施加的力：1.0N±0.2N；

7. 灼热丝穿透试验样品的深度：7mm±0.5mm(微型电磁铁控制,穿透深度可微调)；

8. 样品夹具大小：80*80mm；

9. 样品小车驱动方式：直流电机驱动滚珠丝杠,样品小车运行匀速,平稳；

10. 试品移动速度：10mm/s～25mm/s；

11. 灼热时间：0~99.99s(数显可预置)；

12. 起燃时间：0~99.99s(数显可预置)；

13. 火焰熄灭时间：0~99.99s(数显可预置)；

14. 引燃铺垫板：厚10mm的松木板外覆标准绢纸（12g/m2～30g/m2）；

15. 灼热丝作用点到松木板的距离：200mm±5mm；

16. 箱体内部容积：0.5m3(0.75m3或1m3可选) ；

17. 试验箱内部背景材料暗色：照度小于20 Lx；

18. 外形尺寸：宽1170mm*深630mm*高1330mm；

19. 外壳材料：铁板喷涂；

20. 排气孔: ?100mm；

21. 工作电源：220V,10A,50Hz。
